محل منبع:
چين
نام تجاری:
Ruideer
گواهی:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490
ویدیو
طراحی افقی و کنترل هوایی کل کوره پخت فرآیند (تولید ساندویچ دقیق برای اطمینان از کیفیت)
برنامه اصلی و الزامات:
برنامه اصلی:
برای تولید انبوه مواد کاربید با سیمان با کارایی بالا که جمع آوری خلوص آب می شوند (می توان از بین بردن خلاء استفاده کرد ، از بین بردن H2 ، باند می تواند پارافین یا PEG باشد) ، پمپ خلاء ، فشار کم فشار آرگون ، فشار جزئی پتانسیل پمپاژ فشار جزئی ، فشار بالا آرگون پخت ، خنک کننده ، حفظ گرما و گرم شدن در شرایط فشار بالا در دمای بالا
ساختار کلی:

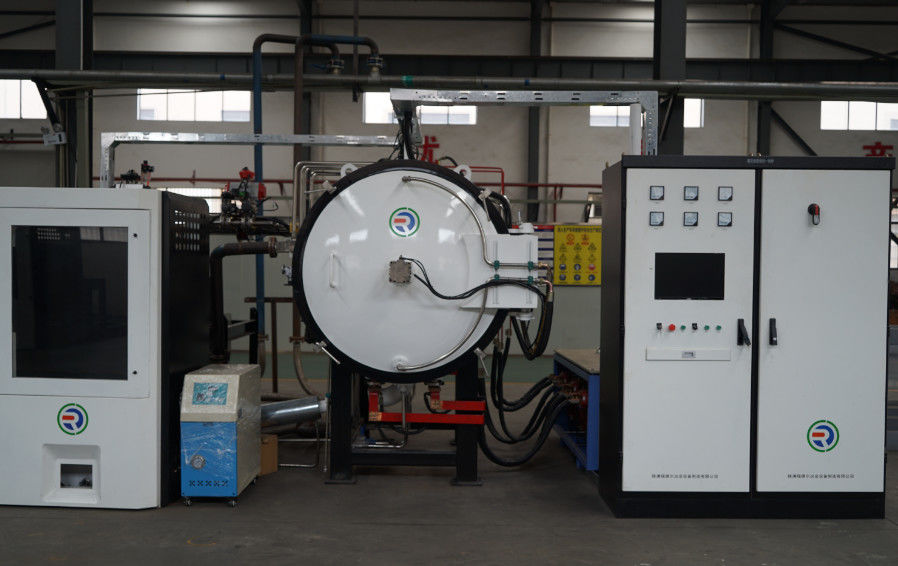

این نوع کوره پخت فشار خلا برای تحقیقات سیمان کاربید که یک اتاق منفرد ، نوع افقی ، کوره گرمایش مجدد است ، عنصر گرمایش گرافیتی را از ولتاژ کم و جریان زیاد استفاده می کند .تمام فرآیند فنی به صورت خودکار کنترل ، نظارت ، تعقیب ، گسل تشخیص داده می شود که توسط کامپیوتر نشان داده و ضبط شده است.
standard استاندارد طراحی: ASME ، عمر 20 ساله ، ساختار افقی درهای دوجداره ، 6000 بار.
تولید بدنه (مخزن تحت فشار) تحت فشار فولادی از نوع ASME U ، مجوز صادر شده توسط جامعه مهندسان مکانیک آمریکا
design طراحی افقی برای بارگیری / تخلیه و نگهداری آسان.
- کنترل خودکار کل فرآیند
- این نوع کوره سینتر-HIP برای تولید سیمان کاربید ، شامل سیستم کنترل ، سیستم گرمایش ، سیستم خلاء ، سیستم پرکننده فشار گاز ، سیستم خنک کننده سریع ، سیستم کمکی ، سیستم امنیتی است.
پارامترهای اصلی فنی:
|
پارامتر اصلی فنی |
|
|
عمر خدمات |
6000 بار / 20 سال عمر |
|
فضای مفید |
00 300 × 300 × 900 میلی متر |
|
Max. حداکثر Loading weight بارگیری
|
100 کیلوگرم (طبق محصولات Sinter و فضای بارگیری) |
|
Max. حداکثر Designed temp. درجه حرارت طراحی شده است. |
1600 ℃ (دمای گرمایش) |
|
Max. حداکثر Working temp. دما |
50 1550 |
|
Max. حداکثر working pressure فشار کاری |
bar98bar |
|
درجه خلاء نهایی |
1pa (پس از گرم کردن ، سرما ، خالی ، شرایط خشک) |
|
سرعت پمپاژ
|
درجه خلاء تا 5 PA در 30 دقیقه پس از شروع پمپ ، درجه خلاء می تواند پس از پمپاژ مداوم در 30 دقیقه به 3pa برسد ( |
|
نرخ نشت (به طور متوسط 24 ساعت) |
3pa / h (بعد از تست خلاء نهایی ، در شرایط خنک ، در شرایط تمیز ، تست به طور متوسط 24 ساعت) |
|
میزان جمع آوری موم
|
٪98 ((نمناک شدن آرگون یا نیتروژن با موم 10 کیلوگرم کاملاً ، متوسط بیش از 3 بار) |
|
Max. حداکثر Ramp up rate سطح شیب دار
|
8 ℃ / دقیقه (سطح شیب دار دمای اتاق تا 1450 ℃ در خلاء ، شرایط بارگیری نشده و خالی) ، در صورت خیس شدن در 600 600 600 ℃ 1000 ℃ و 1200 می تواند در فرآیند خیس شود. when 5 ℃ / دقیقه در صورت لود شدن کامل |
|
زمان فشار
|
می توان 20min تنظیم کرد (هنگامی که منبع گاز در حدود 130bar نگه داشته شود ، تحت فشار مورد نیاز قرار گیرد) |
|
زمان خنک کننده سریع
|
≤3 ساعت (از 1450 ℃ هنگام بارگیری کامل ، به 100 ℃ کاهش می یابد ، دمای آب ≤30 ℃ ، 90bar≤pressure≤98bar) |
|
UPS زمان تضمین شده
|
منبع تغذیه را برای نشانگر و کنترل کوره هنگام خاموش بودن ، نگه داشتن زمان ≥ 60 دقیقه |
|
یکنواختی دما
|
همان دسته از درج های کنترلی YG8 ، پارافین به عنوان چسب ، آبگیری و پاشش یکپارچه آرگون ، خریدار درج های کنترل و روش را تأیید می کند ، تأیید شده توسط خریدار ، انحراف اشباع مغناطیسی پس از دفع 0.2، ، انحراف فشار 0.3KA / M |
|
یکنواختی دما در زمینه دمای بالا
|
≤ ± 7 sin (مخزن خلاء تا 1450 ، قرار دادن سرامیک FERRO از درجه 334 روی تخته های گرافیتی تخت (سرامیکی FERRO تهیه شده توسط خریدار) ، وضعیت خالی ، می تواند در فرایند خیس خوردن باشد ، این نتیجه آزمایش فقط به عنوان مرجع ، قرار دادن HC ، MS نتیجه به عنوان استاندارد اصلی) |
|
Temp. دما measurement Mode حالت اندازه گیری
|
ترموکوپل های تک هسته ای WRe5-26 ، متقابلاً زائد ، پایدار و قابل اعتماد |
|
حالت کنترل دما |
3-zone temp. دما 3 منطقه ای. Control کنترل |
|
گاز ورودی مجاز است |
آر ، ن2 ،ح2 |
|
وزن بدن کوره |
20 تن |
|
نیاز به آب خنک کننده
|
1.5-3bar ، دمای آب.≤30 ℃ ، گردش آب خنک کننده 30m3/ ساعت |
|
مورد نیاز آب اضطراری
|
1.5-3bar ، دمای آب.≤30 ℃ ، 15m3در ساعت (حداقل 4 ساعت) آب خنک کننده سریع فقط برای خنک شدن در شرایط امن استفاده می شود ، که از آن استفاده نمی شود مداوم دویدن |
|
بازگشت آب خنک کننده
|
Pipe≥DN80,The return water pressure of Max.0.05MPa, Cooling water is designed automatic return when no pressure and the return temp. Pipe≥DN80 ، فشار آب بازگشت حداکثر.0.05MPa ، آب خنک کننده به صورت اتوماتیک در صورت عدم فشار و دمای بازگشت طراحی می شود. Is Max.45ºC حداکثر 45.C است |
|
فشار بالا (Ar) |
هنگام فشار ، 150 بار فشار وارد کنید ، 3000L / min را جریان دهید |
|
پردازش گاز (Ar.N2)
|
در زمان رفع فشار ، نوار 2.0 1.5 1.5 فشار دهید ، 100 ~ 300 L / min جریان دهید توجه: خلوص Ar پیشنهاد شده> 99.996٪ |
|
هوای فشرده
|
1 ، هوای فشرده: دریچه شروع ، فشار 7 6 بار ، جریان 200 لیتر در دقیقه ن2: برای نمناک یا به عنوان شیر استفاده می شود فعال کردن هنگامی که بدون هوای فشرده ، قطر لوله 1/2 "، فشار 7 6 6، ، جریان 200L / دقیقه است 2 ، گاز عرضه خط قطر هوای فشرده نباید از 10 میلی متر کمتر باشد ، هوای فشرده شده باید تمیز ، خشک و تمیز کند عدم آلودگی. |
|
اشتغال |
4250 × 570 × 2500 mm (طول × عرض × ارتفاع)
|
|
عملکرد
|
جاروبرقی خلاء ، ح2 آب زدایی ، پمپاژ جاروبرقی ، تحت فشار جزئی ، فشار پتانسیل فشار گاز ، خنک کننده سریع. |
پس از فروش:
1. نصب ، راه اندازی و پذیرش
ما نصب ، راه اندازی و پذیرش در کارخانه خریدار را انجام می دهیم. در دوره نصب و راه اندازی ، پرسنل راه اندازی شده طبق استاندارد کارمندان توسط مجری به صورت رایگان ارائه می دهند.
The equipment shipped to the buyer, the seller received the buyer's notification, both within a week to carry the equipment out of the box together, then check the equipment and all components according to the packing list . تجهیزات ارسال شده به خریدار ، فروشنده اخطار خریدار را دریافت کرد ، هر دو ظرف یک هفته تجهیزات را از جعبه در کنار هم قرار دهند ، سپس تجهیزات و کلیه قطعات را مطابق با لیست بسته بندی بررسی کنید. Including equipment accessories, spare parts and special tools, attached manual and technical documents, etc. It can be installed after the acceptance check of equipment. از جمله لوازم جانبی تجهیزات ، قطعات یدکی و ابزارهای ویژه ، اسناد دستی و فنی پیوست شده و غیره می توان آن را بعد از بررسی پذیرش تجهیزات نصب کرد.
پس از نصب و اشکال زدایی ، تجهیزات مطابق لوازم جانبی فنی پذیرفته می شوند.
2.آموزش
When taking-over the Furnace to the customer, We will give a staff training to customer. هنگام واگذاری کوره به مشتری ، ما به مشتری آموزش کارمندان می دهیم. The operating personnel of the customer should join to commission,test the furnace, when installing at customer's company. پرسنل عامل مشتری باید هنگام نصب در شرکت مشتری به کمیسیون بپیوندند ، کوره را آزمایش کنند.
این تمرین عملی عملی و آموزش تعمیر و نگهداری عملی است ،
and our technical personnel will telling the basic principle,equipment maintenance knowledge,And the common fault handling measures.We can training 2 ~ 3 workers. و کادر فنی ما به اصل اصلی ، دانش مربوط به نگهداری تجهیزات و اقدامات مشترک در مورد تقصیر خطا می گویند. ما می توانیم 3 2 3 کارگر را آموزش دهیم. ( Training how to maintenance and operating.) (آموزش نحوه نگهداری و بهره برداری.)
3. دوره ضمانت
The warranty period of the equipment is 12 months, which starts from the date of installation and debugging of the supplier. مدت زمان گارانتی تجهیزات 12 ماه است که از تاریخ نصب و اشکال زدایی تأمین کننده شروع می شود. Equipment failure happens, after-sales service personnel shall give solutions within 2 hours, after receiving the buyer's notification . خرابی تجهیزات اتفاق می افتد ، پرسنل خدمات پس از فروش باید پس از دریافت اطلاع رسانی خریدار ، ظرف 2 ساعت راه حل ارائه دهند. If it is need to go to the site for treatment , operators dispatched by seller should arrive at the site within 48 hours after go aboard. در صورت نیاز به مراجعه به سایت برای معالجه ، اپراتورهای اعزام شده توسط فروشنده باید ظرف 48 ساعت پس از مسافرت به داخل سایت وارد سایت شوند. In case of emergency,operators should arrive at the site within 48 hours after go aboard, and continue to make repairs until the fault is removed and the equipment returns to normal. در مواقع اضطراری ، اپراتورها باید ظرف 48 ساعت پس از مسافرت به داخل سایت برسند و تا زمان برطرف شدن گسل و تعمیر تجهیزات به حالت عادی ، به تعمیرات خود ادامه دهند.
توجه داشته باشید:
We are a professional manufacturer of powder metallurgy sintering furnaces. ما تولید کننده حرفه ای کوره های پودر متالورژی پودر هستیم. Custom design is available according to customer's requirements. طراحی سفارشی با توجه به نیاز مشتری موجود است. Please offer us the sintered material, size of sintered piece, max. لطفاً مواد سنگی شده ، اندازه قطعه مصنوعی ، حداکثر را به ما پیشنهاد دهید. temperature, heating zone dimensions, vacuum level and other special requirements when making inquiries. دما ، ابعاد منطقه گرمایش ، سطح خلاء و سایر موارد مورد نیاز ویژه هنگام انجام سوالات. We will offer professional proposal and solutions based on your requirements. ما پیشنهادات و راه حل های حرفه ای را بر اساس نیازهای شما ارائه خواهیم داد.
